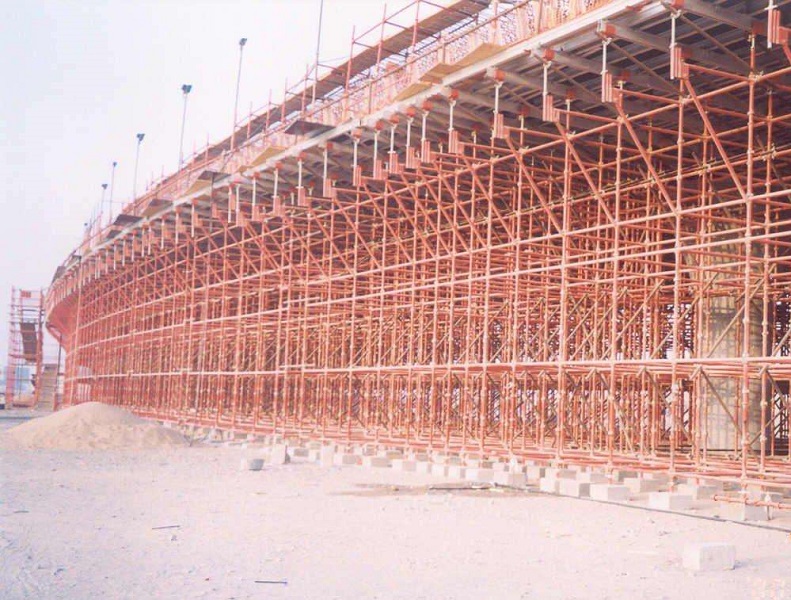

重庆钢管架搭设合座支架的荷载首要包含以下几个方面。

 重庆钢管架搭设合座支架的荷载首要包含以下几个方面。

1 永久荷载

 1)作用在模板支架上的结构荷载,包含:新浇筑混凝土、钢筋、模板、支承梁(楞)等自重。一般钢筋混凝土可选用25 kN/m3,预应力钢筋混凝土可选用26 kN/m3。需求特别阐明的是因为现浇梁的尺寸各不相同,荷载应挑选梁体自重最大的部位进行验算。2)组成模板支架结构的杆系自重,包含:立杆、纵向及横向水平杆、水平及笔直斜撑等自重。3)配件自重,依据工程情况,包含:脚手板、栏杆、挡脚板、安全网等防护设施及附加构件的自重。

2 可变荷载

1)施工人员及施工设备荷载,按经历可选用2. 5 kN/m2。2)振捣混凝土时产生的荷载,按经历可取2 kN/m2。3)风荷载,可查全国基本风压图选用。

2 承载力核算

 碗扣脚手架按JGJ 166-2008建筑施工碗扣式脚手架安全技术规范进行核算,扣件式脚手架按JGJ 130-2001建筑施工扣件式钢管脚手架安全技术规范进行核算。

 承载力核算首要包含单肢立杆承载力核算、横杆承载力及挠度核算、碗扣节点或扣件节点承载力核算、斜杆内力核算等。

3 结构要求

 合座支架的结构要求除应契合规范要求外,尚应特别注意以下几点:

  1)每根立杆均设置标准底座,并加垫15 cm×10 cm方木。设置方木具有涣散应力、避免应力会集的作用,同时可避免因单根立杆地基沉降过大导致支架全体失稳。2)碗扣式脚手架因为立杆间距的不均匀导致十字撑不能使用,因而其斜撑应予加强;规范中所选用的八字斜撑因为各层的不连贯导致全体稳定性和全体刚度下降,因而建议选用以往常用的剪刀撑。3)应保证支架在节点处受力,不宜在横杆中心受力,如必须在横杆中心受力时,应对扣件或碗扣节点的受力进行验算。
